贴片电阻的阻值识别

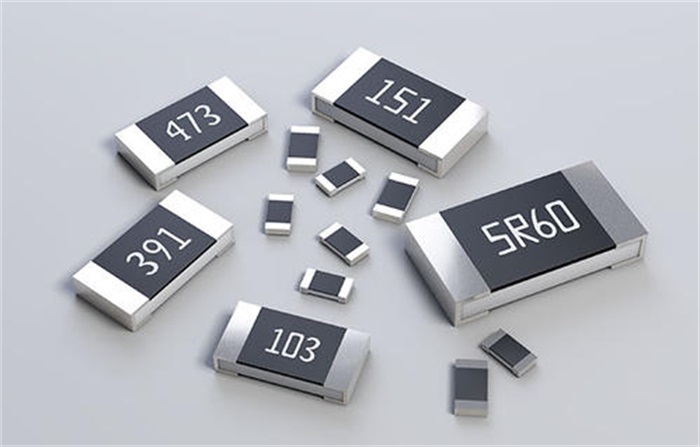

贴片电阻电阻值的大小通常与温度、材料、长度以及截面积有关，用来测量受温度影响的电阻大小的物理量是温度系数，定义为每上升1℃，电阻值就会改变的百分比。电阻阻值的计数方法是这样的：在常用的贴片电阻表面，用字母或阻值的形式来表示。
1.*个和第二个数字表示电阻的实数。
2.第三位开始的数字如是0就代表几十Ω（10~99Ω之间）列：100就为10Ω的电阻、990为99欧的电阻。
3.第三位开始的数字如是1就代表几百Ω（100~999Ω之间）例：101为100Ω、151为150Ω、951为950Ω。
4.第三位开始的数字如是2就代表几千Ω（1000~9999Ω之间）例：102为1K、152为1.5K、992为9.9K。
5.第三位开始的数字如是3就代表几十K（10K~99K之间）例：103为10K、223为22K、993为99K。
6.第三位开始的数字如是4就代表几百K（100K~999K之间）例：104为100K、204为200K、854为850K。
7.第三位开始的数字如是5就代表几M（1M~9.9之间）例：105为1M、155为1.5M955为9.5M。
8.第三位开始的数字如是6就代表十M（100K~999K之间）例：106为10M566为56M。
9.对于四个数字的标法就是前三位为实数，第四位为倍数。1001为1K、1002为10K、1005为10M。
电阻器阻值的标定方法
1、直标法：电阻表面的阻值用数字和单位符号标出，其允许误差以百分数直接表示，若无注电阻上的偏差，允许误差为±20%。
2、文字符号法：以阿拉伯数字和文字符号有规律地组合在一起表示标称阻数值，容许偏差也用文字符号表示。前数代表整数阻值，后数则代表*个小数阻值和第二个小数阻值。文字符号符号，指示允许误差：DFGJKM允许偏差分别为：±0.5%±1%±2%±5%±10%±20%
3、数字法：在电阻上用三位数数字表示额定值的标记方法。数字由左至右，*位和第二位为有效值，第三位为指数，表示数字的零和欧。偏离通常用文字符号表示。
4、色标方法：在电阻表面用不同颜色的条纹或点标明电阻值及允许偏差值。在国外，大多数电阻采用色标法。
黑色-0，棕色-1，红色-2，橙色-3，黄色-4，绿色-5，蓝色-6，紫色-7，灰色-8，白色-9，金色-±5%，银色-±10%，无色-±20%
当电阻为四环时，*一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。
当电阻为五环时，*一环与前面四环距离较大。前三位为有效数字，第四位为乘方数，第五位为偏差。
